管式反应器的设计计算

作者:Admin 日期:2022-06-07 点击:1105
一键分享

管式反应器的特点是在化工生产中连续操作的长径比较大的管式反应器可以近似看成是理想置换流动反应器。

管式反应器既适用于液相反应又适用于气相反应。由于PFR能承受较高的压力用于加压反应尤为合适。具有容积小、比表面大、返混少、反应参数连续变化、易于控制的优点但对于慢速反应则有需要管子长压降大的不足。管式反应器结构主要有直管式、盘管式、多管式等。

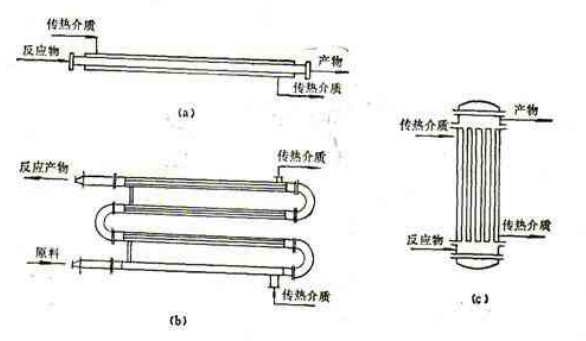

管式反应器分类

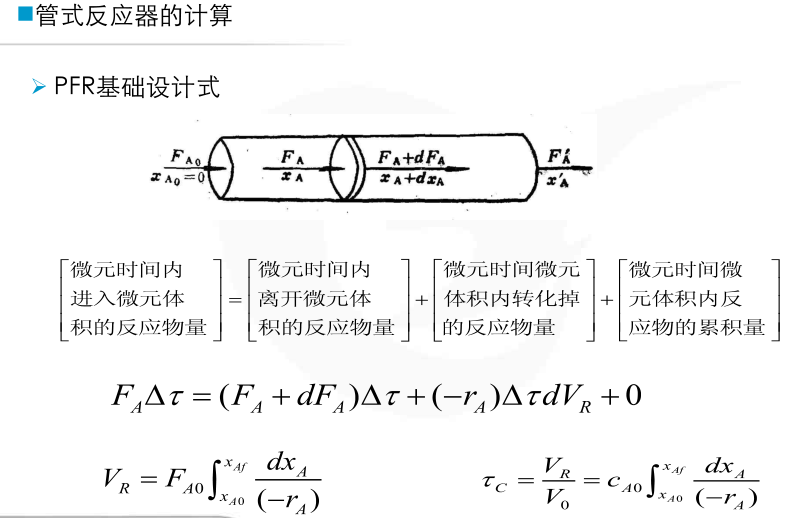

管式反应器计算


管式反应器计算的参数表

Tc :空时为反应器有效体积与物料初始进料的体积流量的比值

T:停留时间为反应器有效体积与反应器内物料的体积流量的比值。

SV :空速对于均相反应空速是空时的倒数h -1

注意:由于反应过程物料的密度可能发生变化体积流量也将随之

变化只有在恒容过程称为物料在反应器中的停留时间才是准确的。

即Tc = T

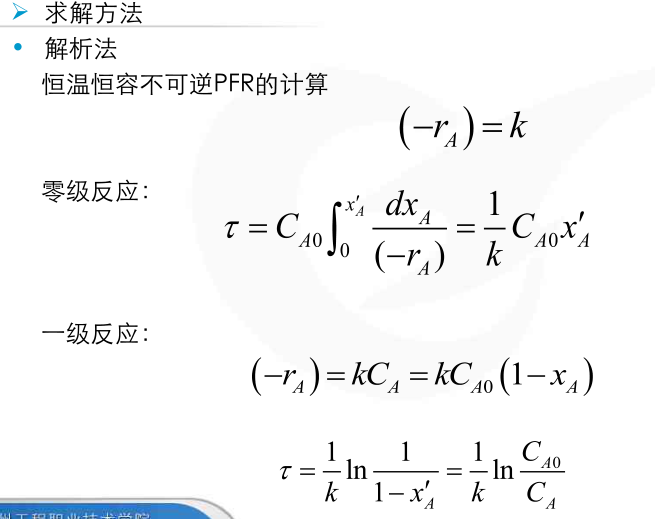

管式反应器计算解析法

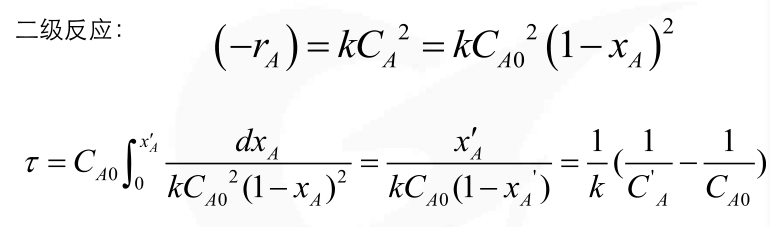

管式反应器计算二级法

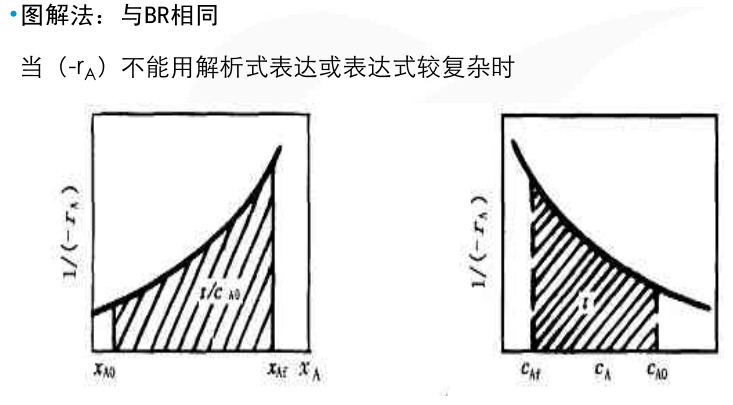

管式反应器计算图解法

管式反应器计算比较

就反应过程而言PFR和BR两种反应器具有相同的效率。因BR是间歇过程存在非生产时间其生产能力低于PFR。
